LV switchgear

● Biasa menggunakan syarat

◆ Ketinggian suis GCK LV kurang dari 2000m

◆ Suhu udara ambien tidak lebih tinggi daripada +40 ℃, dan suhu purata dalam masa 24 jam tidak lebih tinggi daripada +35 ℃, dan suhu udara ambien tidak lebih rendah daripada 50 ℃

◆ Keadaan atmosfera: Udara bersih, dan kelembapan relatif tidak melebihi 50% apabila suhu +40 ℃, dan kelembapan relatif yang lebih tinggi dibenarkan apabila suhu rendah, contohnya, 90% apabila suhu adalah +20 ℃

◆ Suis GCK LV hendaklah dipasang di tempat -tempat yang bebas dari api, letupan kering, pencemaran serius, kakisan kimia dan getaran ganas

◆ Kecenderungan dengan satah menegak tidak melebihi 5; Produk ini sesuai untuk pengangkutan dan penyimpanan pada suhu berikut: -25 ℃ ~+55 ℃, dan ia tidak akan melebihi+70 ℃ dalam masa yang singkat (tidak lebih daripada 24h); Sekiranya syarat penggunaan di atas tidak dapat dipenuhi, pengguna akan menaikkannya dengan pengilang apabila memesan dan menyelesaikannya melalui konsultasi.

● Parameter teknikal utama suis GCK LV

● Ciri seni bina

Unit fungsi laci dan pintu secara mekanikal saling berkaitan dengan mekanisme operasi suis utama. Apabila suis utama berada di kedudukan penutupan, pintu tidak dapat dibuka, dan mekanisme operasi dapat dikunci dalam kedudukan penutupan atau pembukaan dengan padlock tambahan. Kompartmen unit berfungsi dipisahkan oleh plat logam, dan laci mempunyai pertukaran yang baik, dan mempunyai kedudukan kerja, kedudukan ujian dan kedudukan pemisahan. Apabila laci ditolak ke kedudukan tertentu, laci akan diletakkan secara automatik. Pada masa ini, laci di sebelah kiri laci boleh ditarik untuk melepaskan kedudukan dan memasuki kedudukan seterusnya. Apabila laci ditarik keluar dari kabinet, ia juga mempunyai fungsi untuk mencegah jatuh.

▶ Kabinet dengan skim tetap seperti pampasan kapasitans dan pemeteran mempunyai penampilan yang sama dan kedudukan bas mendatar yang sama seperti kabinet laci. Dengan itu memastikan bahawa kabinet jenis laci dan kabinet tetap boleh digunakan bersebelahan.

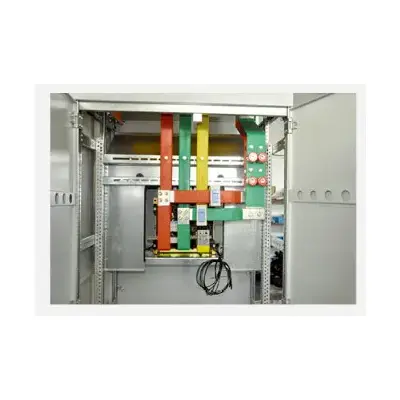

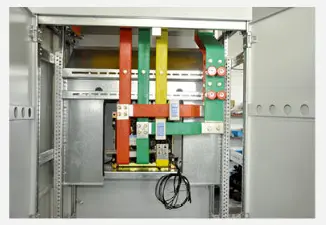

▶ Sistem Busbar: Bus Kabinet mengadopsi sistem lima wayar tiga fasa, bas tunggal digunakan apabila arus busbar mendatar di bawah 1250A, dan bas dua digunakan apabila arus busang mendatar berada di atas 1250A. Bas mendatar di antara kabinet bertindih dengan menghubungkan blok, dan bar menegak ditutup oleh shell plastik kejuruteraan polikarbonat. Baffle dalaman digunakan untuk mengehadkan penyebaran arka. Busbar neutral ditetapkan di bahagian depan bahagian atas kabinet, dan busbar pelindung (PE) ditetapkan di bahagian bawah kabinet dan dihubungkan dengan bungkus kabinet.

▶ Di bawah keadaan tidak mengurangkan tahap perlindungan shell, bahagian bawah dan atas kabinet suis disediakan dengan tingkap pengudaraan semula jadi.

▶ Gred perlindungan shell kabinet ialah IP40.

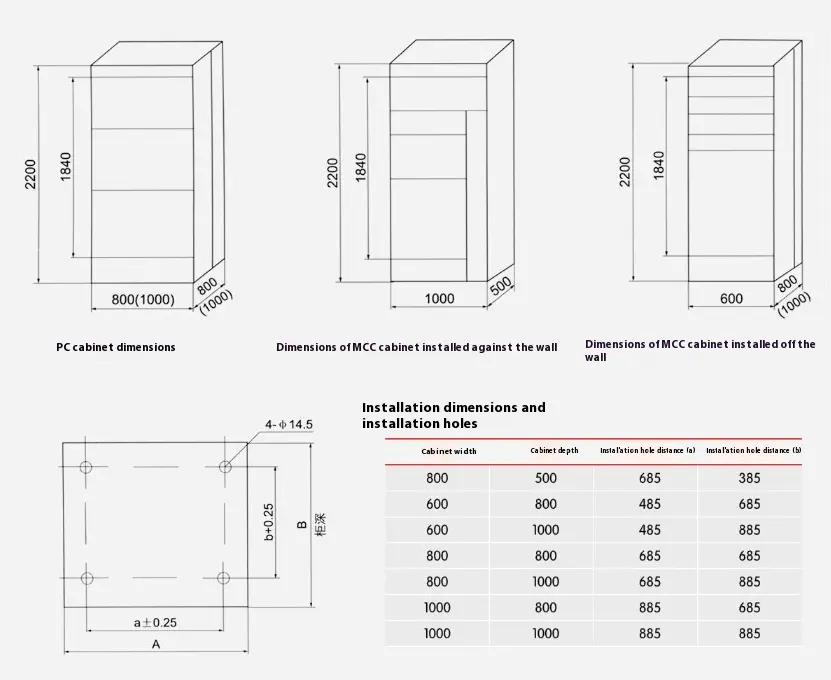

● LV switchgear dimensi keseluruhan, dimensi pemasangan

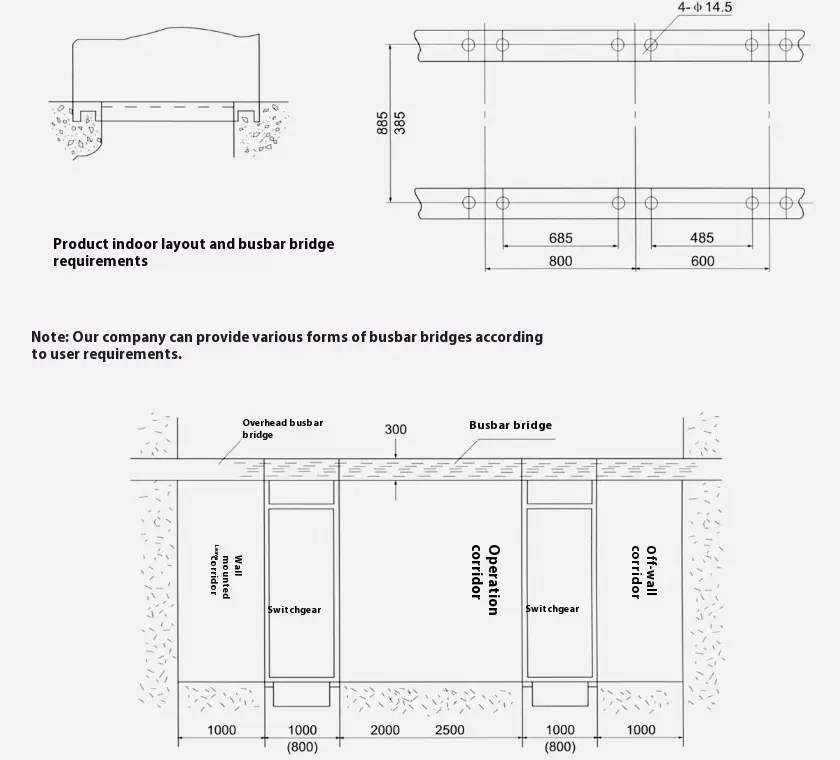

● Gambarajah skematik Yayasan Pemasangan Switchgear LV GCK Type
