Kotak Jenis Tetap Tetap Metal Ditutup Switchgear

● Menggunakan syarat

▶ Suhu ambien jenis xgn2-12 jenis kotak tetap logam tetap switchgear harus

-25 ~ 40 ℃ (dalaman)

▶ Ketinggian: di bawah 1000m

▶ Kelembapan relatif purata harian tidak melebihi 95%, dan kelembapan relatif purata bulanan tidak melebihi 90%

▶ Gempa bumi tidak boleh melebihi magnitud 8

▶ Jenis Kotak Jenis XGN2-12 Tetap Switchgear Tutup Metal Tetap hendaklah dipasang di tempat yang bebas dari kebakaran, letupan, pencemaran serius, kakisan kimia dan getaran ganas.

● Parameter teknikal

◆ Peranti anti-kesilapan

Fungsi "lima pencegahan" adalah untuk mengelakkan pemutus litar daripada dibahagikan dan ditutup secara tidak sengaja; Mencegah salah operasi dan salah operasi mengasingkan suis; Mencegah suis asas dari penutupan apabila ia dikenakan; Mencegah suis asas daripada dihidupkan apabila ia ditutup; Mencegah daripada memasuki selang yang dikenakan secara tidak sengaja.

Jenis jenis kotak XGN2-12 jenis tetap logam tetap ditutup suis menggunakan mod mengunci mekanikal wajib, dan peranti penguncian terdiri daripada komponen utama seperti sokongan, cakera, panel, plat penguncian, pemegang, rod penyambung, dan lain-lain, yang mempunyai ciri-ciri prestasi yang boleh dipercayai, fungsi lengkap, struktur mudah dan operasi yang mudah, dengan itu

▶ Suis kawalan (suis kw) dengan flop merah dan hijau digunakan dalam skim pemutus litar untuk mengelakkan pemutus litar dibahagikan dan ditutup secara tidak sengaja

▶ Hanya selepas pemutus litar benar -benar patah bolehkah pemegang kecil ditarik keluar dari kedudukan "kerja" dan berpaling ke kedudukan "pecah dan mengunci"; Membuka dan menutup suis mengasingkan; Cegah 7-beban putus sambungan dari pembukaan dan penutupan. Kebolehbalikan penguncian dan penguncian anti-penguncian mempunyai fungsi anti-misoperasi berganda, iaitu, apabila pemegang kecil berada dalam kedudukan "pecah mengunci", hanya penyingkiran atas dan bawah boleh dihidupkan dan dimatikan, tetapi pemutus litar tidak dapat dihidupkan

▶ Apabila pemutus litar dan penyingkiran atas dan bawah berada dalam keadaan tertutup, dan pemegang kecil berada dalam kedudukan "kerja", pintu kabinet depan dan belakang tidak dapat dibuka, untuk menghalang mereka daripada memasuki selang hidup secara tidak sengaja

▶ Apabila pemutus atas dan bawah tidak dibuka, suis asas tidak dapat ditutup, dan pemegang kecil tidak boleh dihidupkan dari kedudukan "pecah dan mengunci" ke kedudukan "penyelenggaraan", yang dapat menghalang wayar asas daripada digantung dengan elektrik

▶ Jika suis bumi tidak dibuka, pemutus atas dan bawah tidak boleh ditutup, yang boleh menghalang wayar bumi daripada menutup penyingkiran atas dan bawah.

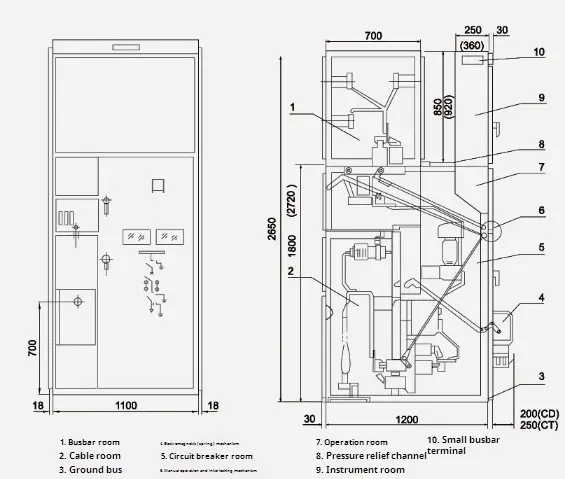

● xgn □ -12/07d lukisan garis besar

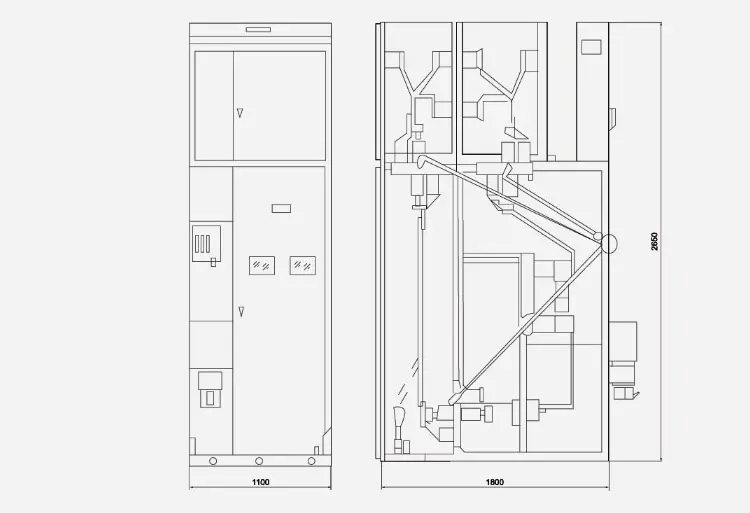

● xgn □ -12 (outlet kabel pintasan) Lukisan garis besar

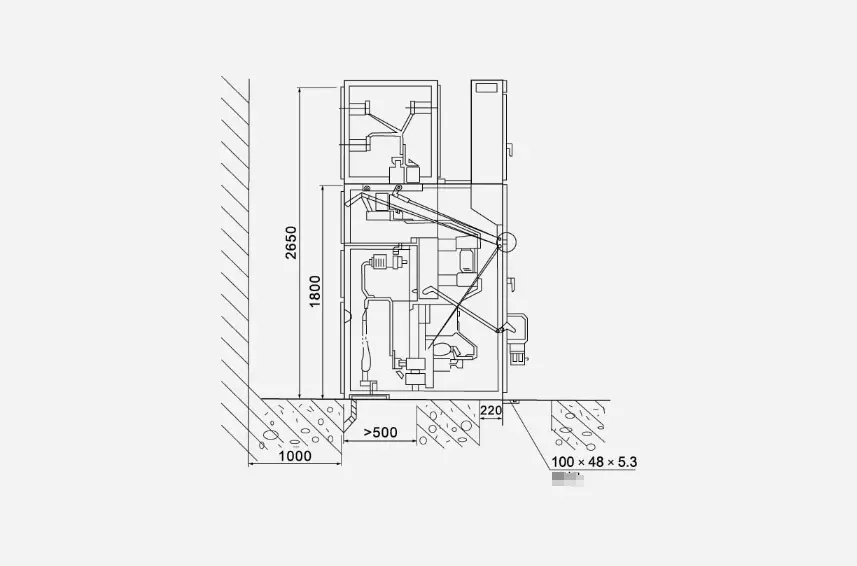

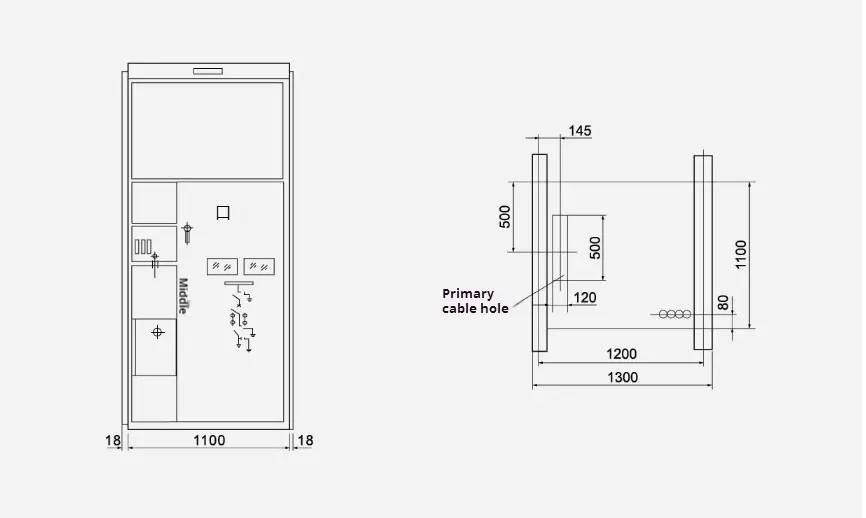

● Lukisan pemasangan dimensi keseluruhan
